DDS1000单相电子式电能表是本公司研制生产的新一代电能计量产品，适用于额定电压220V、频率50Hz的单相交流有功电能的计量。具有独立的调制式红外光口、RS485/MBUS 通讯口(二选一)、NB-IoT(选用)；该表具有高可靠、高精度、长寿命等优点。它适应电压范围宽，且整机出厂后无须调整。可广泛应用于城市、农村、学校、工厂企业单相交流电的计量场合。
13823662375 徐经理
| 电表型号 | DDS1000 |
|---|---|
| 电压规格 | 220V |
| 电流规格 | 5（40）A、5（60）A、10（60）A、15（60）A、20（80）A |
| 接线方式 | 单相制 |
| 显示功能 | 液晶常显组合有功电量，显示电能值的单位为kWh，数值显示整数为6位，小数位2位，共8位显示。 |
| 计量功能 | 具有组合、正、反向有功电能计量功能，并能存储其数据，组合有功电能为正向有功电量和反向有功电量累加 |
| 电压回路功耗 | 可储存当前12个月的用电历史电量数据 |
| 通迅波特率 | 1200、2400、4800、9600bps (默认为2400bps) |
| 通讯接口 | 1路RS485接口、 远红外通讯接口 |
| 通讯协议 | DL/T645-2007通讯规约 |
|
参比频率 |
50Hz |
|
计量准确度 |
1级、 2级 |
| 产品尺寸 | 长×宽×厚：160mm×112mm×60mm |
具有组合、正、反向有功电能计量功能，并能存储其数据，组合有功电能为正向有功电量和反向有功电量累加。
具备远红外、RS485/MBUS（二选一）、NB-IoT（选用）通讯功能。
电能表出厂后不能设置底度，不能清零。
液晶常显组合有功电量，显示电能值的单位为kWh，数值显示整数为6位，小数位2位，共8位显示。
2)电能表使用高亮、长寿命LED作为指示灯。
3)脉冲指示灯：红色，平时灭，计量有功电能时闪烁。
4)拉闸指示灯（选用）：当继电器拉闸时，指示灯亮。
5)显示内容见附件1和附件2。
电能表具有与所计量的电能成正比的LED脉冲和电脉冲输出功能。光测试输出装置的特性符合GB/T17215.211—2006的要求。电测试输出装置的特性符合GB/T15284—2002的要求。
本仪表具有电压、电流、有功功率、视在功率、功率因数等电参数测量功能。
内带磁保持继电器，可以通过远程发送命令进行通断电控制。

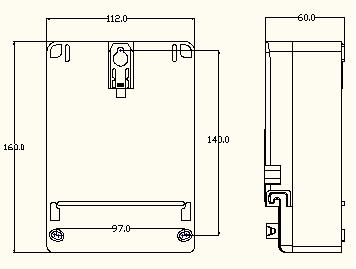

1．电表安装尺寸图与说明
电表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电表下部有2个安装孔用M4×10或M4×12普通螺钉固定在接线板上。

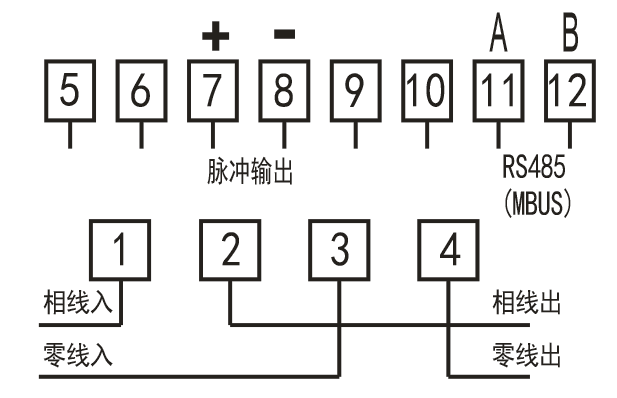

2．主端子和辅助端子接线
3．接线说明
1）端子1为L进，2为L出，3为N进，4为N出；
2）端子7、8为计量脉冲输出的正端与负端。11、12为RS485的A、B端子（选用）。
